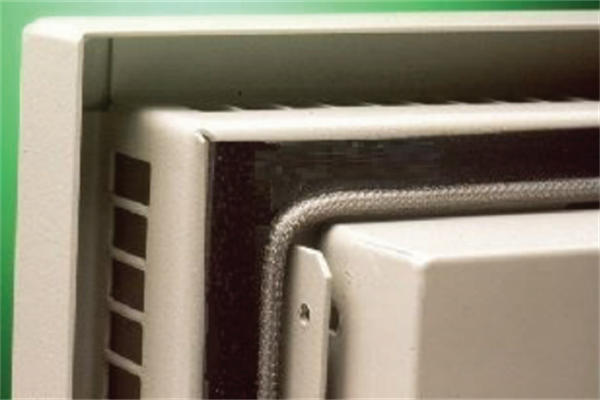

派克固美麗COMBO STRIP 襯料
COMBO STRIP襯料是MESH STRIP 襯料和彈性氣候密封條的平行組合。各種標準斷面的COMBO STRIP襯料可以帶粘合劑或不帶粘合劑背襯。COMBO STRIP襯料在彈性體兩側的配置也可以供貨。
COMBO STRIP 襯料推薦用于除了要求EMI/EMP屏蔽還要求氣候密封的應用場合。這種襯料也非常適用于僅要求屏蔽的場合，而且彈性體上的粘合劑背襯安裝時非常方便。要獲得可靠的屏蔽與密封，COMBO STRIP 襯料的兩個部分必須和兩個配合表面接觸。
|
派克固美麗COMBO STRIP 襯料 COMBO STRIP襯料是MESH STRIP 襯料和彈性氣候密封條的平行組合。各種標準斷面的COMBO STRIP襯料可以帶粘合劑或不帶粘合劑背襯。COMBO STRIP襯料在彈性體兩側的配置也可以供貨。 COMBO STRIP 襯料推薦用于除了要求EMI/EMP屏蔽還要求氣候密封的應用場合。這種襯料也非常適用于僅要求屏蔽的場合，而且彈性體上的粘合劑背襯安裝時非常方便。要獲得可靠的屏蔽與密封，COMBO STRIP 襯料的兩個部分必須和兩個配合表面接觸。 |
|
在應用中，過度壓縮可能會引起彈性體的密封性能下降，金屬壓縮限位有可能并入襯料的彈性體部分。
在COMBO襯料中標準EMI/EMP屏蔽是Monel 或Ferrex絲，盡管其他金屬和合金（例如鋁）是可行的。標準的彈性體是氯丁橡膠泡沫（MIL-R-6130,類型II）、中空的實體氯丁橡膠（MIL-R-6855,等級II)、硅酮泡沫（AMS3195）或者實體硅酮（ZZ-R-765,等級2B),其他的彈性體例如氟硅酮，可以作為代用品。
在要求封閉力小、變位大的應用場合，推薦采用泡沫彈性體。在彈性體芯料上加網，連同泡沫彈性體，能夠進一步改善封閉力小的效果。對于要求壓縮率較小的應用場合，最好用實體彈性體。
粘合劑背襯：
粘度高，適用期長的聚丙烯粘合劑作為氯丁橡膠和硅酮彈性體的選項供貨。
壓縮和封閉性能：
對于帶實體彈性體芯的COMBO襯料通常絲網比彈性體高出0.031in.(0.79mm),以保證絲網的合適的壓縮量。一般來說，實體彈性體的封閉壓力在25-100psi(0.17-0.69MPa)之間。對于中等EMI屏蔽，而且當泡沫彈性體用作有限的環境密封時，壓力低到10psi(0.07MPa)就足夠了。
在要求采用泡沫彈性體的應用場合，通過在密封件中粘接墊圈狀的金屬壓縮限位，就能夠避免在螺栓孔口處的過度壓縮。
對于作用力過度集中在面層襯料的應用場合，為了保證無過度壓縮，可以把實體金屬限位粘接在螺栓孔之間的襯料中。
圖1：壓縮限位
|
圖 1 -壓縮限位 |
|
|
標準COMBO STRIP襯料：標準卷長25尺（7.62米）。定做的卷長需和我們的客服聯系。通過表1至表3的物料編號來訂貨。如果所列出的部件無合適的，請?jiān)敿?xì)說明所需的斷面、彈性體材料和EMI絲網襯料，注意下列的尺寸范圍。
|

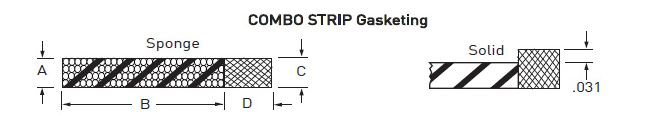

材料尺寸范圍inches (mm) |
|
|
絲網尺寸 |
彈性體尺寸 |
|
min. (C)= 0.062 (1.57) |
min. (A) = 0.062 (1.57) |
|
(D)= 0.062 (1.57) |
(B) = 0.125 (3.18) |
|
max. (C)= 0.375 (9.53) |
max. (A) = 0.375 (9.53) |
|
(D)= 1.000 (25.4) |
(B) = 1.000 (25.4) |
對于實體彈性體，絲網材料一般比彈性體厚0.031in.（0.79mm）。
裝配式的COMBO襯料：選擇合適的彈性體和絲網襯料，并且確定襯料的厚度和寬度。確定需要壓縮限位及其類型。準備并且提高包括技術條件、尺寸和公差的圖紙給我們的客服。
需要進一步的設計協助，也請與我們的客服人員聯系。
表1：壓縮限位公差
|
壓縮限位公差 inches (mm) |
||
|
厚度* |
鋁 |
不銹鋼 |
|
0.040-0.072 (1.02-1.83) |
±0.004 (0.10) |
±0.006 (0.15) |
|
0.073-0.098 (1.85-2.49) |
±0.006 (0.15) |
±0.008 (0.20) |
|
0.099-0.130 (2.51-3.30) |
±0.008 (0.20) |
±0.010 (0.25) |
|
0.131-0.150 (3.32-3.81) |
±0.010 (0.25) |
±0.012 (0.30) |
表2：COMBO STRIP襯料
實體氯丁橡膠和實體硅酮也有貨，請查詢。
在使用“實體”彈性體時，一般絲網要高出0.031in.（0.79mm）。因?yàn)樵谙嗤瑝毫ο?，絲網比實體彈性體要容易壓縮。
|
COMBO STRIP 襯料 inches (mm) |
|||||||
|
尺寸 |
物料編號 |
||||||
|
|
氯丁橡膠泡沫 |
硅酮泡沫 |
|||||
|
A |
B |
C |
D |
Monel |
Ferrex |
Monel |
Ferrex |
|
0.062 (1.57) |
0.250 (6.35) |
0.062 (1.57) |
0.125 (3.18) |
01-0201-1756 |
01-0204-1756 |
01-0301-1772 |
01-0304-1772 |
|
0.093 (2.36) |
0.250 (6.35) |
0.093 (2.36) |
0.125 (3.18) |
01-0201-1344 |
01-0204-1344 |
01-0301-1776 |
01-0304-1776 |
|
0.125 (3.18) |
0.125 (3.18) |
0.125 (3.18) |
0.125 (3.18) |
01-0201-1138 |
01-0204-1138 |
01-0301-1780 |
01-0304-1780 |
|
0.188 (4.78) |
0.188 (4.78) |
0.188 (4.78) |
0.125 (3.18) |
01-0201-1760 |
01-0204-1760 |
01-0301-1790 |
01-0304-1790 |
|
0.250 (6.35) |
0.250 (6.35) |
0.250 (6.35) |
0.125 (3.18) |
01-0201-1764 |
01-0204-1764 |
01-0301-1795 |
01-0304-1795 |
|
0.375 (9.53) |
0.250 (6.35) |
0.375 (9.53) |
0.125 (3.18) |
01-0201-0817 |
01-0204-0817 |
01-0301-1800 |
01-0304-1800 |
|
|
|||||||
表3：COMBO-2 STRIP襯料（絲網在兩側）
|
COMBO-2 STRIP襯料 inches (mm) |
|||||||
|
尺寸 |
物料編號 |
||||||
|
|
氯丁橡膠泡沫 |
硅酮泡沫 |
|||||
|
A |
B |
C |
D |
Monel |
Ferrex |
Monel |
Ferrex |
|
0.125 (3.18) 0.125 (3.18) 0.125 (3.18) 0.125 (3.18) 0.125 (3.18) 0.125 (3.18) |
0.250 (6.35) 0.375 (9.53) 0.500 (12.70) 0.250 (6.35) 0.375 (9.53) 0.500 (12.70) |
0.125 (3.18) 0.125 (3.18) 0.125 (3.18) 0.156 (3.96) 0.156 (3.96) 0.156 (3.96) |
0.125 (3.18) 0.125 (3.18) 0.125 (3.18) 0.250 (6.35) 0.125 (3.18) 0.125 (3.18) |
01-0201-1765 01-0201-1770 01-0201-1771 01-0201-1804 01-0201-1681 01-0201-1807 |
01-0204-1765 01-0204-1770 01-0204-1771 01-0204-1804 01-0204-1681 01-0204-1807 |
01-0301-1796 01-0301-1799 01-0301-1803 01-0301-1805 01-0301-1806 01-0301-1810 |
01-0304-1796 |
|
|
|||||||
表4：COMBO AND COMBO-2 條斷面公差
|
COMBO 和 COMBO-2 條斷面公差inches (mm) |
||
|
尺寸* |
封閉柵格泡沫 |
實體彈性體 |
|
A |
|
|
|
B |
±0.031 (0.78) |
±0.094 (2.39) |
|
C & D |
+0.015 (+0.38) |
|
表5：裝配式的COMBO襯料公差
|
裝配式的COMBO 襯料公差inches (mm) |
||
|
尺寸* |
封閉柵格泡沫 |
實體彈性體 |
|
A, B, C & D |
±0.015 (0.38) |
±0.015 (0.38) |
|
G & J |
±0.015 (0.38) |
±0.015 (0.38) |
|
T Under 0.125 (3.18) |
±0.015 (0.38) |
±0.016 (0.41) |
|
T 0.125 to 0.5 (3.18 to 12.7) |
±0.031 (0.78) |
±0.063 (1.60) |
|
T Over 0.5 (12.7) |
±0.031 (0.78) |
±0.094 (2.39) |
|
W&H |
+0.015 (+0.38) |
|

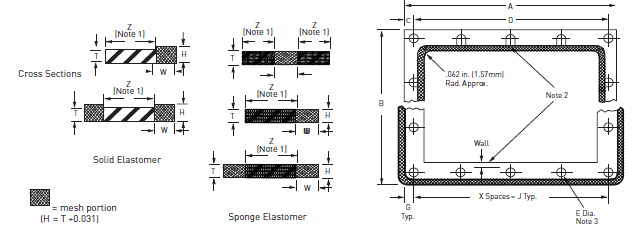

圖2:典型的裝配式COMBO襯料圖
|
Figure 2 -典型的裝配式 COMBO 襯料圖 |
|
注釋: 3. 孔徑應當?shù)扔诨虼笥趶椥泽w厚度。
|
